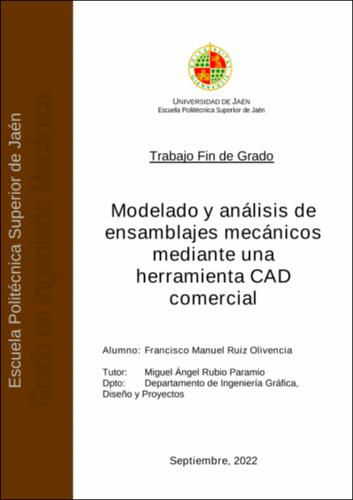

Modelado y análisis de ensamblajes mecánicos mediante una herramienta CAD comercial

Abstract

Se realizará un modelado y análisis sobre los ensamblajes de un pulverizador hidroneumático. Empleando el modelo real para la tomar unas medidas base y plasmarlas sobre el 3D. Con Catia se asociarán variables a los procesos implantados en el diseño para enlazarlos con fórmulas en el mismo programa y estas a una tabla Excel mediante variables. Finalmente obtendremos una hoja de cálculo para modificar los valores y dejarlos reflejado en el diseño mediante una actualización del mismo.

It would be implemented a model and analysis for and hydroneumatic sprayer assembly. Real model will be used for primary measurements and those will be develop on the 3D. With Catia, variables will be associated with the design process activities in order to link the with formulas on the same program and those linked to an excel table with associations. Finally, an excel file will be obtain for modify values and keep them directly on the design using an update on itself
