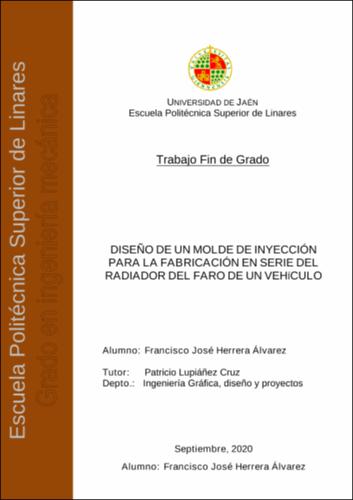

DISEÑO DE UN MOLDE DE INYECCIÓN PARA LA FABRICACIÓN EN SERIE DEL RADIADOR DEL FARO DE UN VEHÍCULO

Abstract

[ES] El presente proyecto trata del diseño de un molde de inyección para la fabricación en serie del radiador del faro de un vehículo. En él se desarrolla, partiendo del modelo 3D de la pieza a fabricar, el molde que dará lugar a la fabricación de esta teniendo en cuenta los principales obstáculos en cuanto al diseño de moldes como son la reposición de piezas con desgaste excesivo, las guías para poder centrar las piezas que componen el molde etc. También se desarrollan en él los planos del diseño del molde, así como un presupuesto actualizado de lo que supondría la fabricación de este desde que se compra el material en bruto hasta que se mecaniza con la forma deseada. Finalmente, se adjunta un pliego de condiciones para este proyecto y se anexa a él el montaje secuencial del molde.

[EN] This project deals with the design of an injection mold for the serial manufacture of a vehicle headlight radiator. In it, the mold that will lead to its manufacture is developed, starting from the 3D model of the part to be manufactured, taking into account the main obstacles in terms of the design of molds such as the replacement of parts with excessive wear,
