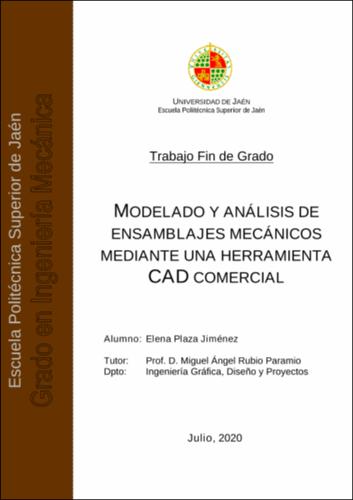

MODELADO Y ANÁLISIS DE ENSAMBLAJES MECÁNICOS MEDIANTE UNA HERRAMIENTA CAD COMERCIAL

Abstract

El principal motivo de este Trabajo de Fin de Grado es el modelado y análisis de ensamblajes, habiendo elegido como conjunto un molde de inyección de plástico, normalizándolo y pudiendo variar sus dimensiones en función de la pieza y del número de cavidades a moldear sin volver a modelarlo en el software utilizado. Para ello se va a utilizar del catálogo de moldes prefabricados VAP S.A. Se describirán los fundamentos de este proceso y cómo ha ido evolucionando desde la introducción del plástico en los procesos de fabricación. Por último se realizará un análisis del proceso de llenado de la pieza para ver cómo varía su calidad en función del espesor empleado y cómo se podría mejorar.

The main reason for this Final work is the modeling and analysis of assemblies, having chosen a plastic injection mold as a set, standardizing it and being able to vary its dimensions depending on the part and the number of cavities to be molded without re-modeling it in the software used. To do this, we are going to use the VAP S.A. catalogue of prefabricated moulds. We will describe the fundamentals of this process and how it has evolved since the introduction of plastic in the manufacturing processes. Finally, we will carry out an analysis of the part filling process to see how its quality varies depending on the thickness used and how it could be improved.
