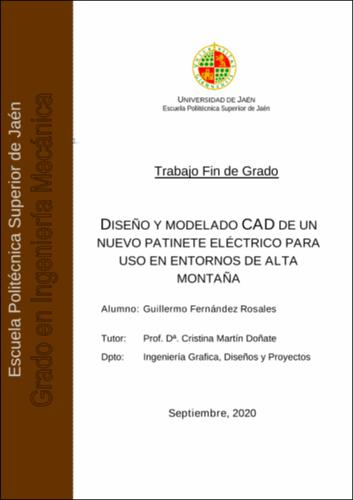

Diseño y modelado CAD de un nuevo patinete eléctrico para uso en entornos de alta montaña

Abstract

El trabajo consiste en el diseño y modelado de un producto mediante el software Catia V5. Para la realización de este producto se han realizado los análisis de la competencia y de patentabilidad. El modelo se ha dividido en varios subconjuntos para que sea más sencillo su análisis de modelado y de fabricación. Se ha realizado mediante el módulo “human builder” un estudio de ergonomía para observar que las dimensiones del producto son correctas. Se ha estimado tanto el tamaño de las baterías como la potencia del motor para que el producto pueda cumplir con su finalidad y que alcance una autonomía suficiente. Finalmente se han obtenido los planos del producto mediante “drafting” en catia.

The work consists of the design and modeling of a product using the Catia V5 software. For the realization of this product, it had been necessary the market research and patentability. The model has been divided into several subsets to simplify its modeling and manufacturing analysis. An ergonomics study has been carried out using the "human builder" module to observe that the product dimensions are correct. the size of the batteries and the power of the motor have been estimated so that the product can carry out its purpose and achieve sufficient autonomy. Finally, the product plans have been obtained by “drafting” in Catia.
