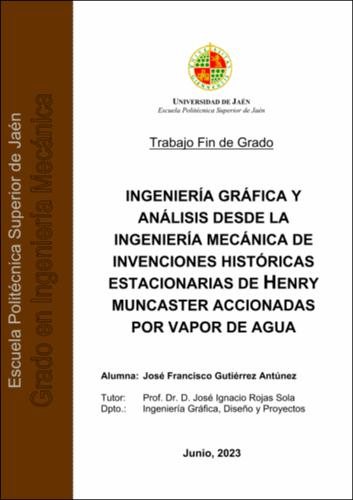

INGENIERÍA GRÁFICA Y ANÁLISIS DESDE LA INGENIERÍA MECÁNICA DE INVENCIONES HISTÓRICAS ESTACIONARIAS DE HENRY MUNCASTER ACCIONADAS POR VAPOR DE AGUA

Abstract

El TFG persigue obtener el modelado CAD 3D y la documentación geométrica de dos invenciones históricas de Henry Muncaster, como paso previo a una posterior recreación virtual y un análisis estático por elementos finitos de dichas invenciones históricas. El modelo CAD 3D se ha realizado con el software paramétrico de diseño e ingeniería asistidos por ordenador Autodesk Inventor Professional, el análisis estático mediante el software Autodesk Inventor Nastran (módulo que se integra en dicho software), y la recreación virtual gracias al módulo Autodesk Inventor Studio incorporado también en Autodesk Inventor Professional. Los resultados han mostrado que las invenciones históricas eran funcionales, aunque estaban claramente sobredimensionadas, si se atiende al análisis estático realizado.

The Final Degree Project aims to obtain the 3D CAD modeling and the geometric documentation of two historical inventions by Henry Muncaster, as a previous step to a later virtual recreation and a static analysis by finite elements of said historical inventions. The 3D CAD model has been performed with Autodesk Inventor Professional parametric computer-aided design and engineering software; the static analysis using the software Autodesk Inventor Nastran (module integrated in said software), and the virtual recreation thanks to the Autodesk Inventor Studio module, also included in Autodesk Inventor Professional. The results have shown that the historical inventions were functional, although they were clearly oversized, according to the static analysis carried out.
