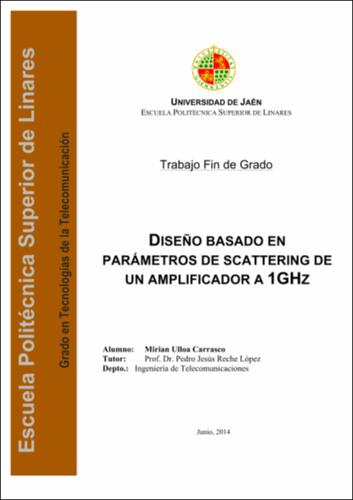

Diseño basado en parámetros de scattering de un amplificador de 1GHz

Abstract

[ES]El presente trabajo fin de grado se plantea para el diseño de dos amplificadores en la banda L (más exactamente, a 1 GHz), el primer amplificador será de máxima transferencia de ganancia, y el segundo de figura de ruido mínima, LNA (Low Noise Amplifier). Para ellos diseñaremos la red de polarización más adecuada para cada uno de ellos, eligiendo su punto de polarización y el tipo de red, creamos las redes de adaptación necesarias para cada caso, ya que depende de que sea de máxima ganancia o de mínimo ruido las redes de adaptación serán distintas para conseguir estos objetivos, luego procederemos a ver los resultados obtenidos tanto de ganancia como ruido. Lo último que haremos será mostrar el layout de ambos circuitos. Paralelamente a estos diseños, hemos creado una toolbox en Matlab para el diseño de amplificadores. Esta toolbox incluirá funciones que nos proporcionarán parámetros necesarios para el diseño, como coeficientes de reflexión, parámetros de estabilidad, circunferencias de estabilidad o ruido, etc.
