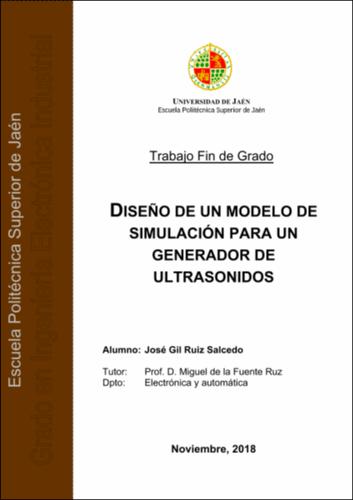

DISEÑO DE UN MODELO DE SIMULACIÓN PARA UN GENERADOR DE ULTRASONIDOS

Abstract

Este trabajo se basa en un modelo de simulación del conjunto generador y carga de un equipo de ultrasonidos de alta potencia. En primer lugar se introducen los ultrasonidos y sus aplicaciones, el efecto piezoeléctrico en las cerámicas y los transductores y su construcción. En segundo lugar, se estudia las propiedades de los transductores de la etapa de generación de ultrasonidos de alta potencia con los respectivos cálculos y mediciones. En tercer lugar, el generador de señal de excitación, así como la estructura de un generador de alta potencia. Por último, se diseña un modelo de simulación, se hace un análisis experimental y se simula la placa, análisis del barrido de frecuencia y análisis experimental y simulación de la placa de potencia al 5% y 10% de trabajo. Se adjunta el diseño, esquemas, manual de usuario y bibliografía.

This work is based on a simulation model of generator set and load of a high power ultrasound equipment. In the first place, ultrasound and its applications are introduced, the piezoelectric effect in ceramics and transducers and their construction. Secondly, the properties of the transducers of the high power ultr aso und generation stage are studied with the results of the statistics. Third, the excitation signa! generator, as well as the structure of a high- power generator. Finally, a simulation model is designed, an experimental analysis is made and the pla te is simulated, the analysis of the frequency sweep and the experimental analysis and the simulation of the power plate at 5% and 10% of work. The design, diagrams, user manual and bibliography are attached.
